Hacer diagramas de circuitos electrónicos con LibreOffice o OpenOffice.org

Descripción

Utilizar Apache OpenOffice.org o LibreOffice para crear rápida y fácilmente esquemas de circuitos electrónicos con resistencias, condensadores, amplificadores operacionales, etc.

Apache OpenOffice.org et LibreOffice sont des suites bureautiques entièrement gratuites qui n'ont rien à envier des suites bureautiques commerciales telles que Microsoft® Office ou Corel® WordPerfect® Office. Apache OpenOffice.org et LibreOffice acceptent une grande variété de formats de fichiers dont notamment ceux de Microsoft® Office.

Pour plus d'informations et pour les télécharger :

• Apache OpenOffice.org
• LibreOffice

Afin de vous faire gagner du temps, certains symboles de composants électroniques sont disponibles en téléchargement et peuvent être insérés directement dans votre document.

• Descargar estos símbolos electrónicos;
• Descargar un ejemplo de un esquema de circuitos electrónicos creado con Apache OpenOffice.

Instrucciones

1. Puede crear resistencias con Atlence Resistor Viewer
   Ver el consejo: Crear imágenes de resistencia eléctrica con Atlence Resistor Viewer.
2. Inicie el programa Apache OpenOffice.org Draw.

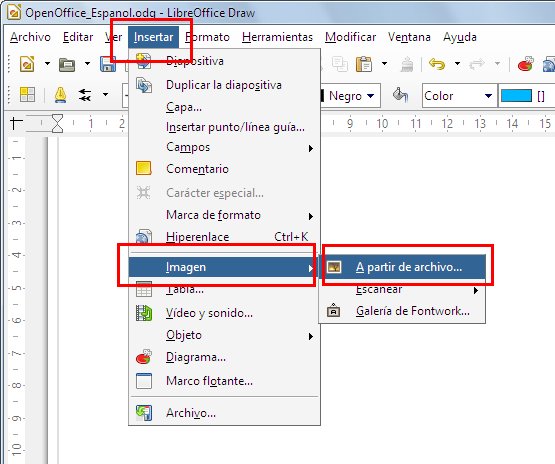

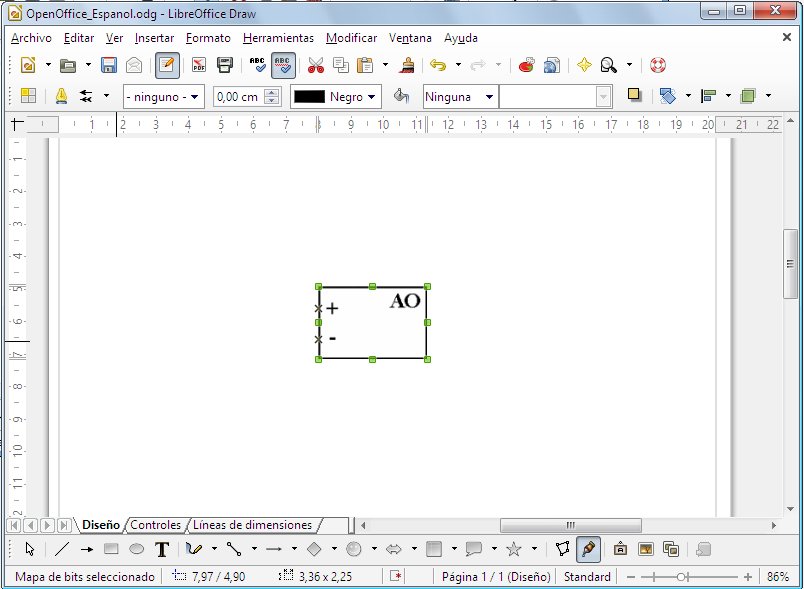

3. En el menú Insertar, haga clic en Imagen y A partir de archivo....



4. Seleccione la imagen que desea insertar, por ejemplo los símbolos descargables en este sitio o una imagen creada con Atlence Resistor Viewer .





5. Si vous avez besoin d'utiliser un même symbole (une même image) plusieurs fois, sélectionnez-le en cliquant dessus, appuyez sur CTRL+C puis sur CTRL+V autant de fois que nécessaire.
6. Une fois que tous vos symboles ont été insérés dans votre document, organisez-les et déplacez-les afin de pouvoir commencer à les relier.

   Astuces pour organiser correctement les composants

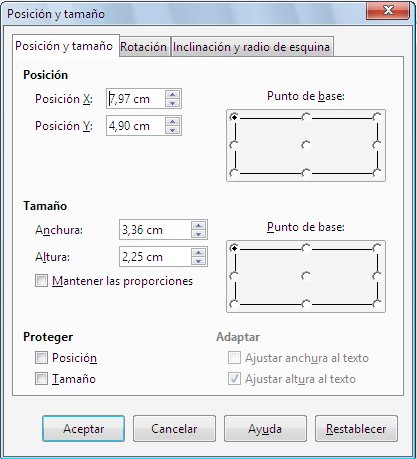

   • Pour déplacer une image précisément, cliquez sur l'image avec le bouton droit de la souris puis dans le menu qui s'affiche, cliquez sur Position et taille (ou appuyez sur F4). Sélectionnez l'onglet Position et taille puis augmentez ou diminuez les valeurs de Position X (déplacement horizontal) et Position Y (déplacement vertical).

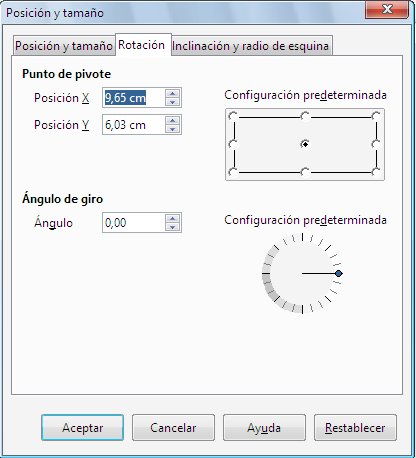

   • Pour effectuer une rotation de l'image, cliquez sur celle-ci avec le bouton droit de la souris puis cliquez sur la commande Position et taille dans le menu qui s'affiche. Sélectionnez l'onglet Rotation et choisissez un angle dans Angle de rotation et éventuellement le centre de rotation dans Point de rotation.

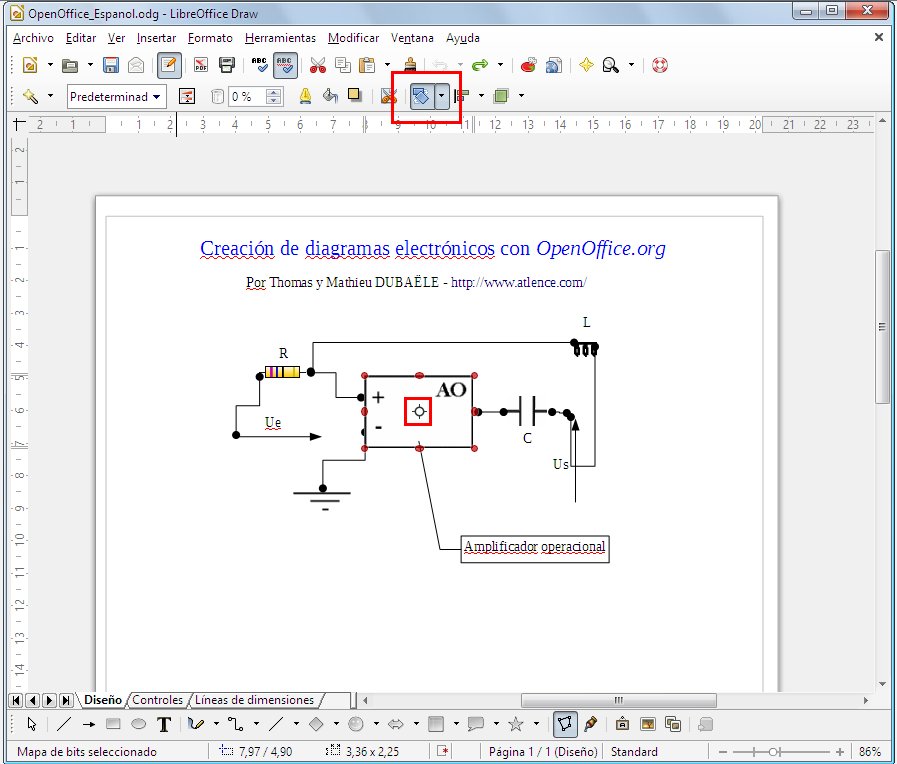

     Remarque : il est également possible d'utiliser la barre d'outils Dessin (située par défaut à bas). Pour cela, cliquez sur l'image puis sur le bouton Effets .  Un rond noir apparaît au centre de l'image : il s'agit du centre de rotation, que vous pouvez déplacer. Pour faire pivoter l'image, utilisez les ronds rouges situés à chaque coin de l'image en cliquant sur l'un d'entre eux et en bougeant la souris.

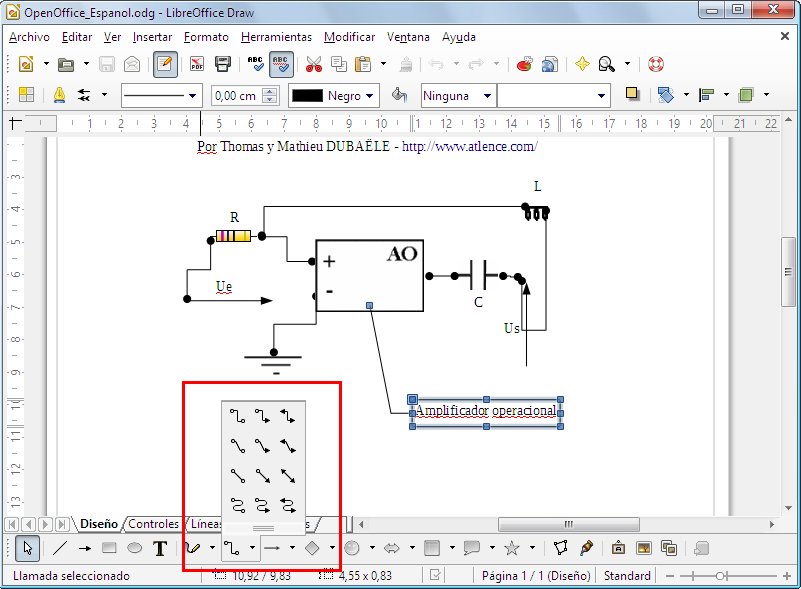

7. Pour relier (connecter) les composants (créer des fils de connexion), cliquez sur le bouton Connecteurs  dans la barre d'outils Dessin (par défaut située en bas) pendant deux secondes : plusieurs choix de connecteurs s'affichent. En électronique, il est d'usage général d'utiliser le connecteur avec cercles  (le premier connecteur dans la liste). Pour relier maintenant les composants, placez le curseur de la souris sur une image : de petits carrés noirs s'affichent au centre de chaque côté. Cliquez alors sur l'un d'entre eux puis sans relâcher le bouton, déplacez à nouveau le curseur de la souris sur une autre image où d'autres carrés noirs apparaissent. Placez alors le curseur sur l'un d'entre eux puis relâchez le bouton. Une connexion est alors automatiquement créée.

   En utilisant des connecteurs, vous avez ainsi la possibilité de déplacer un composant tout en conservant les connexions.



   Consejos: si la imagen no tiene suficientes puntos de adhesión, selecciónela haciendo clic sobre ella y después en el icono Puntos de adhesión  (en la barra de herramientas Dibujo). Haga clic en Insertar punto de adhesión   (située sur la barre d'outils Points de collage généralement en haut de l'écran). Il ne vous reste plus qu'à cliquer sur la partie de l'image où un point de collage (ie. endroit où vous pourrez relier l'image) doit être créé.

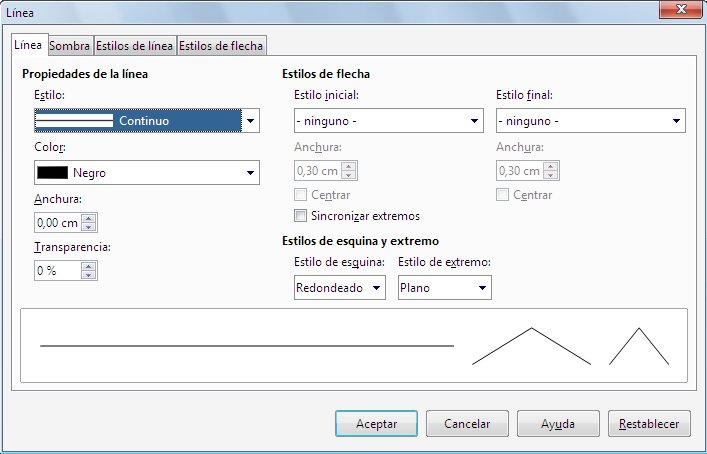

8. Pour changer les styles et l'épaisseur des traits, cliquez sur un connecteur puis dans le menu Format, sélectionnez Ligne.

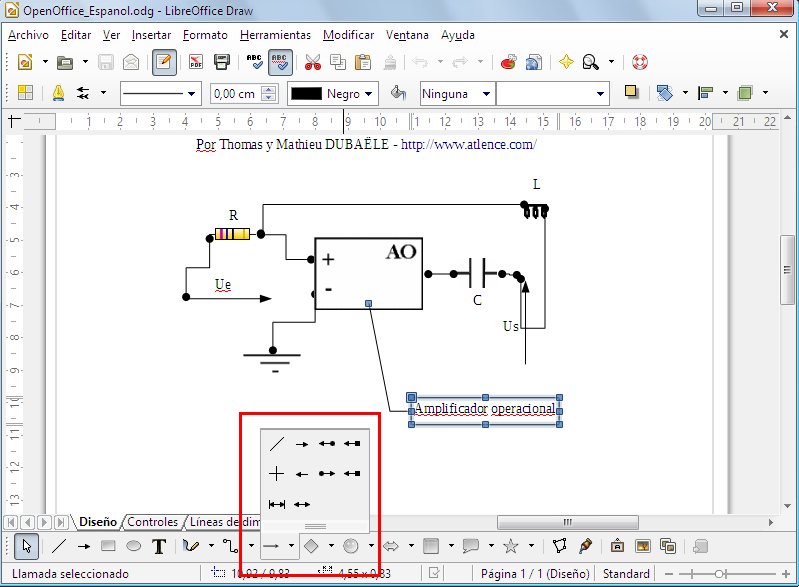

9. Pour créer des flèches (qui représentent des tensions par exemple), cliquez sur l'icône Lignes et flèches en la barra de herramientas Dibujo y oriente la imagen con el ratón.

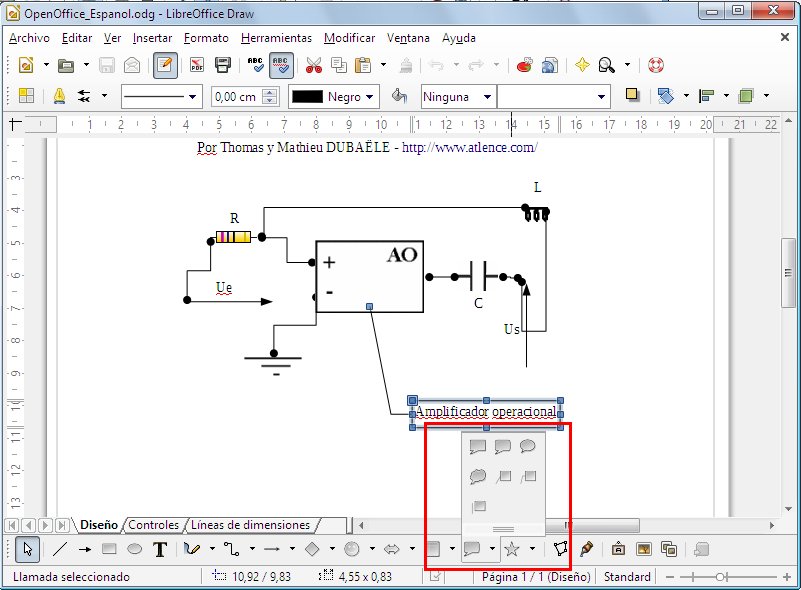

10. Enfin, il est toujours nécessaire d'insérer des commentaires et des légendes dans un schéma d'électronique (nom et/ou valeur d'un composant,...). Pour cela, cliquez sur le bouton Légendes    dans la barre d'outil Dessin pendant deux secondes. Différents types de textes sont proposés : le premier permet d'écrire un texte n'importe où (sur une image par exemple) et le troisième permet d'insérer directement une légende (très pratique).



Utilización de Apache OpenOffice.org

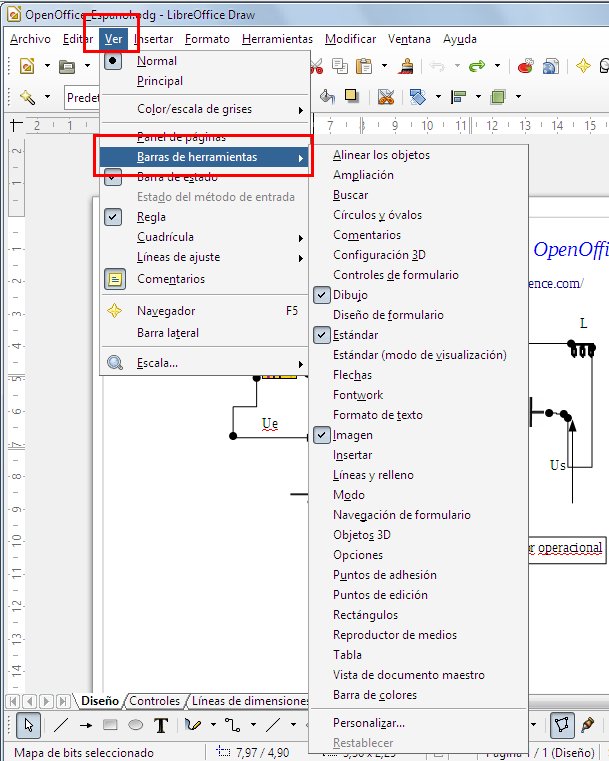

1. Pour afficher des barres d'outils (et gagner du temps), cliquez sur le menu Affichage puis sur la commande Barres d'outils et enfin, cochez les barres d'outils que vous désirez afficher.



2. Pour afficher en permanence les différents connecteurs, les différentes lignes et flèches,..., cliquez sur le bouton Connecteurs (ou Lignes et flèches,...)dans la barre d'outils Dessin (située généralement en bas) pendant deux secondes. Plusieurs choix de connecteurs (ou de lignes,...) s'affichent dans une petite fenêtre. Cliquez alors sur le bas de la liste puis en maintenant le bouton appuyé, déplacez la fenêtre à l'endroit désiré.

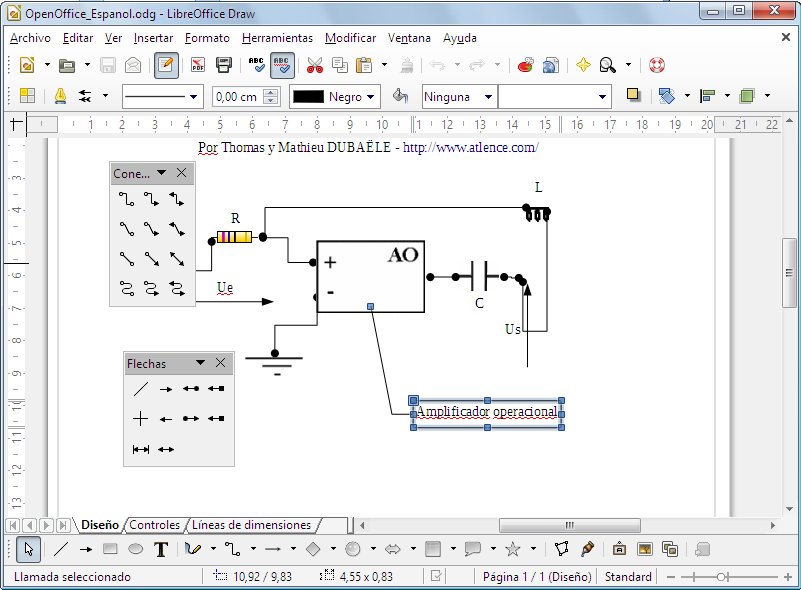

La imagen siguiente muestra una área de trabajo de Apache OpenOffice.org para crear esquemas de circuitos electrónicos.
