Código de colores de las resistencias

Descargar y leer este artículo en formato PDF (requiere Adobe® Reader®).

Introducción

Esta lección explica cómo leer el código de colores pintados en las bandas de las resistencias. Es deliberadamente breve - pero suficiente - ya que se puede encontrar en Internet muchas lecciones sobre la electrónica.

Generalmente, la resistencia se presenta con anillos de color (bandas) alrededor de ella. Cada color corresponde a un dígito.

La correspondencia entre los dígitos y el color de las bandas se nombra código de colores de las resistencias: este código permite determinar el valor de una resistencia o indicar su valor con un código de color. La norma internacional corriente es IEC 60062.

Ejemplo de un resistor (o Resistencia) (Fuente Wikipedia.org):

Les valeurs des résistances sont normalisées selon la norme internationale « CEI 60063 », intitulée « Séries de valeurs normales pour résistances et condensateurs ». Elles sont classées par séries qui sont associées à une tolérance précise. La série la plus utilisée pour l'électronique grand public est la série E24 (tolérance ±5 %) : dans cette série, 24 valeurs normalisées sont définies et pour lesquelles il est possible d'utiliser des multiples de 10 (l'on parle de décade).

Método para descifrar

Primero, usted debe poner la resistencia en el sentido correcto. Generalmente, la resistencia tiene un anillo de oro o plata que se debe poner a la derecha En otros casos, es el anillo más grande que se debe poner a la derecha o la banda más cerca de la extremidad que debe poner a la izquierda.

Hay tres tipos de resistencias que dependen del número de bandas: las resistencias con 4, 5 y 6 bandas. Cada tipo de resistencia será descrito en los párrafos siguientes.

Resistencias con 4 bandas

• Las dos primeras bandas representan las cifras significativas: la primera corresponde a las decenas y la segunda a las unidades.
• La tercera banda indica el multiplicador, es decir la potencia de 10 a multiplicar con los dígitos significativos (el número de ceros a añadir a las cifras significativas).
• La cuarta y última banda determina la tolerancia de la resistencia que indica la incertidumbre sobre el valor efectivo de la resistencia especifico por el fabricante. El precio de venta de la resistencia es inversamente proporcional a su precisión.

Ejemplo de un resistencia con 4 bandas

• Primera cifra significativa: el color rojo corresponde al dígito 2 (ver la correspondencia entre el color y los dígitos en la tabla de resumen).
• Segunda cifra significativa: el color rojo corresponde al dígito 2. Las cifras significativas son 22.
• Multiplicador: el color amarillo corresponde al dígito 4. Debe multiplicar las cifras significativas por 10⁴ (añadir 4 ceros después de las 2 cifras significativas). El valor de la resistencia es 220 000 Ω o 220 kΩ.
• Tolerancia: el color plateado corresponde a la tolerancia del ±10%. Esto significa que, considerando la incertidumbre especificada por el fabricante, el valor real de la resistencia está comprendido entre 198 kΩ (220 kΩ - 220 kΩ x 10/100) y 242 kΩ (220 kΩ + 220 kΩ x 10/100).

Resistencias con 5 bandas

• Las tres primeras bandas representan las cifras significativa: la primera corresponde a las centenas, la segunda a las decenas y la tercera a las unidades. La tercera banda se aplica en resistencias de precisión menor del 2%.
• La cuarta banda indica el multiplicador, es decir la potencia de 10 a multiplicar con los dígitos significativos (el número de ceros a añadir a las cifras significativas).
• La quinta y última banda determina la tolerancia de la resistencia que indica la incertidumbre sobre el valor efectivo de la resistencia especifico por el fabricante. El precio de venta de la resistencia es inversamente proporcional a su precisión.

Ejemplo de una resistencia con 5 bandas

• Primera cifra significativa: el color marrón corresponde al dígito 1 (ver la correspondencia entre el color y los dígitos en la tabla de resumen).
• Segunda cifra significativa: el color verde corresponde al dígito 5.
• Tercer cifra significativa: el color negro corresponde al dígito 0. Las cifras significativas son 150.
• Multiplicador: el color naranja corresponde al dígito 3, Debe multiplicar las cifras significativas por 10³ (añadir 3 ceros después de las 3 cifras significativas). El valor de la resistencia es 150 000 Ω o 150 kΩ.
• Tolerancia: el color verde corresponde a la tolerancia de ±0.5%. Esto significa que, considerando la incertidumbre especificada por el fabricante, el valor real de la resistencia está comprendido entre 149.25 kΩ (150 kΩ - 150 kΩ x 0.5/100) y 150.75 kΩ (150 kΩ + 150 kΩ x 0.5/100).

Resistencias con 6 bandas

• Los primeros cinco bandas tienen el mismo significado que las resistencias con 5 bandas (véase arriba).
• La sexta banda corresponde al coeficiente de temperatura que indica la variación de la conductividad eléctrica con la temperatura.

Ejemplo de una resistencia con 6 bandas

• Primera cifra significativa: el color naranja corresponde al dígito 3 (ver la correspondencia entre el color y los dígitos en la tabla de resumen).
• Segunda cifra significativa: el color negro corresponde al dígito 0.
• Tercer cifra significativa: el color rojo corresponde al dígito 2. Las cifras significativas son 302.
• Multiplicador: el color rojo corresponde al dígito 2: debe multiplicar las cifras significativas por 10² (añadir 2 ceros después de las 3 cifras significativas). El valor de la resistencia es 30 200 Ω o 30.2 kΩ.
• Tolerancia: el color verde corresponde a la tolerancia de ±0.5%. Esto significa que, considerando la incertidumbre especificada por el fabricante, el valor real de la resistencia está comprendido entre 30.049 kΩ (30.2 kΩ - 30.2 kΩ x 0.5/100) y 30.351 kΩ (30.2 kΩ + 30.2 kΩ x 0.5/100).
• Coeficiente de temperatura: el color azul corresponde al coeficiente de temperatura de 10 ppm/°C.

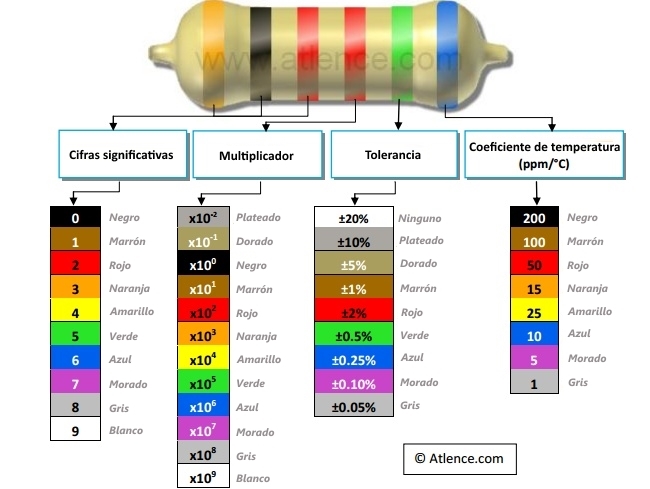

Tabla de resumen

Esta tabla resumen, que puede imprimir, le permitirá tener a su alcance el código de color de las resistencias, como complemento del software Atlence Resistor Viewer.

Nota : El tercer anillo (tercer dígito significativo) se utiliza sólo cuando la tolerancia de la resistencia es menor del 2%.

Liste des 24 valeurs de la série normalisée E24 :

10	11	12	13	15	16	18	20	22	24	27	30
33	36	39	43	47	51	56	62	68	75	82	91

Poner a prueba sus habilidades

Para practicar y poner a prueba sus conocimientos sobre el código de color de las resistencias, descargue Atlence Resistor Viewer: este programa incluye un concurso sobre el código de colores de las resistencias.

Astucia

Una regla mnemotécnica para no olvidar el código de colores es recordar una de las dos frases siguientes:

NEMARO ANAMAVEAZ VIGRIBLA

o

NEMARO ANAMAVERAZU VIOGRIBLA

Al tomar la primera letra de cada palabra, se obtiene el color:

1° letra	Color	Posición
N	Negro	0
M	Marrón	1
R	Rojo	2
A(N)	Anaranjado	3
A(M)	Amarillo	4
V	Verde	5
A(Z)	Azul	6
V	Violeta	7
G	Gris	8
B	Blanco	9

La posición de las palabras en la frase (empiece a numerar desde 0) indica el dígito que corresponde al color de la banda.
